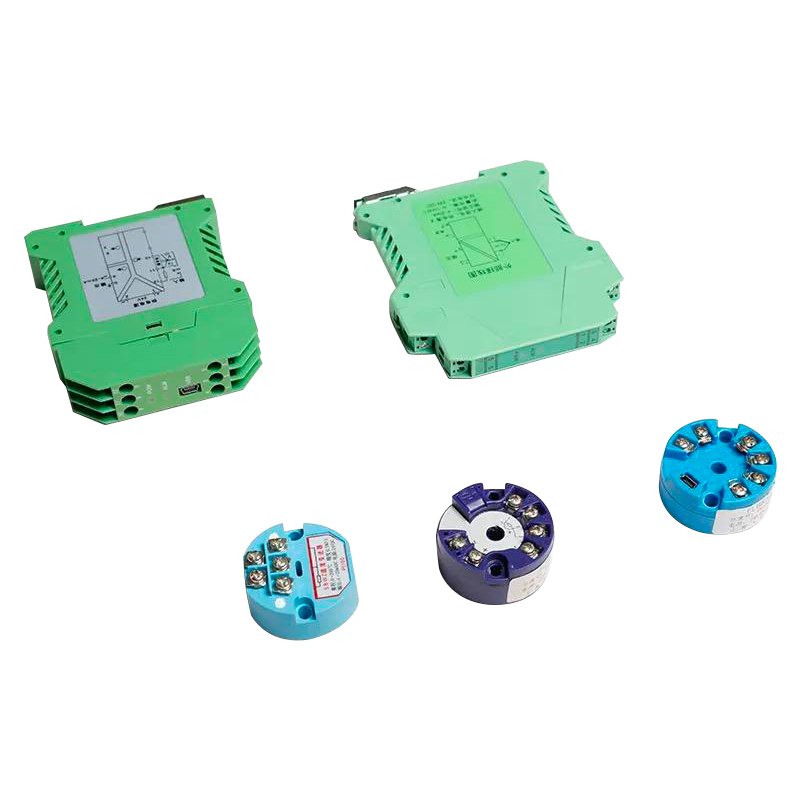

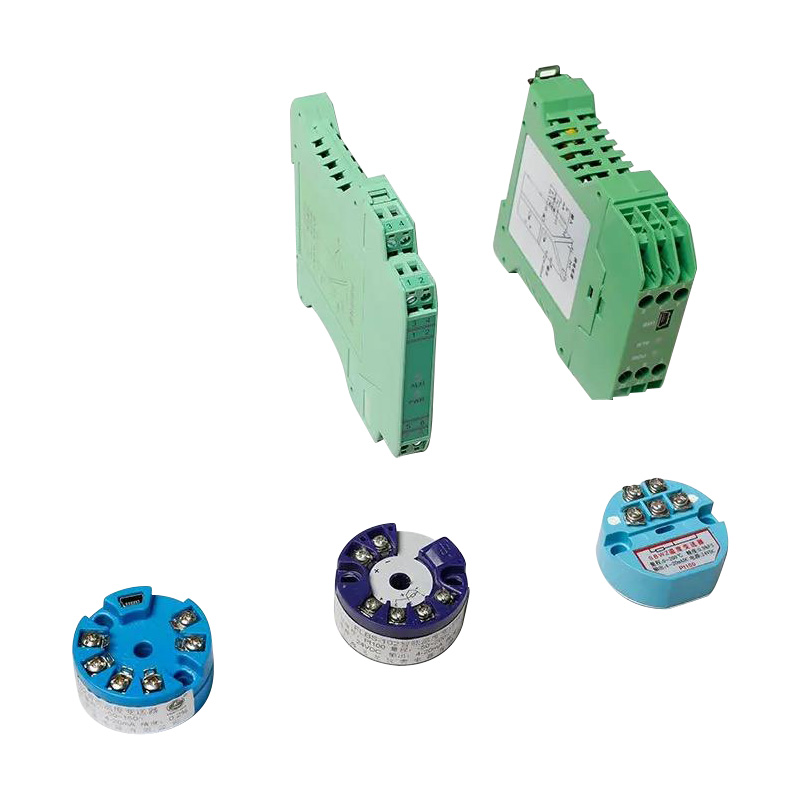

فرستنده دما یکپارچه

ترموکوپل ساختاری یکپارچه و محصولات مقاومت حرارتی با عملکرد اندازه گیری دما و انتقال را می توان با قرار دادن ماژول های سیستم دو سیمه یک فرستنده (SBWRand SBWZ) در جعبه اتصال ترموکوپل و محصولات مقاومت حرارتی، مانند نوع بسته بندی معمولی، نوع ضد انفجار و اندازه گیری درجه حرارت تولیدی ضد انفجار و نوع غلاف حرارتی، استفاده کرد. مستقیماً متوسط . سیگنال های ورودی ترموکوپل و مقاومت حرارتی را با علامت درجه بندی استاندارد دریافت می کند و با دمای اندازه گیری شده DC خطی 4 ~ 20 میلی آمپر تولید می کند. دماها با تماس سیگنال خروجی DC و سیستم کامپیوتری اندازه گیری و کنترل می شوند. این فرستنده دما می تواند به طور گسترده در زمینه تحقیقات علمی بخش های صنعتی مانند برق، متالورژی، نفت، مهندسی شیمی، هوانوردی، مکانیک، صنایع سبک، نساجی، پزشکی، مواد غذایی و دفاع ملی استفاده شود.

دریافت قیمت

سیگنال خروجی	سیگنال DC 4-20 میلی آمپر خطی با دما در محدوده
دقت اولیه	فرستنده دمای ترموکوپل ± 0.5% FS. فرستنده دمای مقاومت حرارتی ± 0.2% FS.
حالت انتقال	سیستم دو سیمه
منبع تغذیه DC	12-30 ولت DC. ولتاژ نامی 24 ولت DC
امپدانس بار	بار محدود مقاومت بار محاسبه شده؛ آرL(حداکثر)=50 (U-12) در فرمول، فرستنده یک ولتاژ برق DC است ولتاژ نامی زیر 24 ولت: آرL(حداکثر)=50(24-12)=600Ω
محیط های عملیاتی معمولی	a. دمای محیط: - 25 ℃ ~ 85 ℃ ( نیاز ویژه - 40 ℃ ~ 90 ℃ ) ب رطوبت نسبی: 5 تا 95 درصد c.ارتعاش مکانیکی: 10-150HZ. A=0.15mm د هیچ محیطی باعث خوردگی فرستنده در هوای محیط نشد.
تداخل الکترومغناطیس	هنگامی که فرستنده رادیویی 20-1000 مگاهرتز و 5 وات در فاصله 0.5 متری فرستنده کار می کند، lt باید 0.15% FS ± تغییر کند.
تغییر دما	هنگامی که دمای محیط 1 درجه تغییر می کند، نقطه صفر ± 0.15٪ FS تغییر می کند و محدوده اندازه گیری ± 0.01٪ FS تغییر می کند.

استفاده و سیم کشی

1. توجه به سیم کشی: لطفاً توجه داشته باشید که عنصر حسگر دما به خوبی وصل شده است و محدوده اندازه گیری قبل از خروج از کارخانه، به طور کلی، لطفاً پتانسیومتر تنظیم محدوده را تنظیم نکنید، مگر اینکه لازم باشد.

2. برای نصب TC و آرTD یکپارچه، لطفاً به سایر دستورالعمل های عملیاتی برای همان انواع TC و RTD مراجعه کنید.

3. TC و RTD یکپارچه با یک خروجی جریان سیستم دو سیمه ارائه می شوند، بنابراین فقط باید دو هادی مسی مورد نیاز باشد.

مثال برای سفارش

لطفاً مدل، علامت فارغ‌التحصیلی، طول کل و عمق درج شده را به ترتیب نشان دهید، یعنی (L×I)

مثال 1: WRNKB-230 K 1150x1000

I.E: ترموکوپل روکش دار یکپارچه با سیستم دو سیم، نصب پیچ ثابت، جعبه اتصال ضد آب، قطر بیرونی Φ16 میلی متر، علامت درجه بندی K، طول کلی 1150، عمق درج شده 1000 میلی متر.

مثال 2: WZPKB-336 Pt100 L=1000

I.E: مقاومت حرارتی پلاتین غلاف یکپارچه سیستم دو سیم، نصب پیچ و مهره متحرک، جعبه اتصال ضد آب، قطر بیرونی، علامت درجه بندی Pt100، طول کلی 1000 میلی متر.

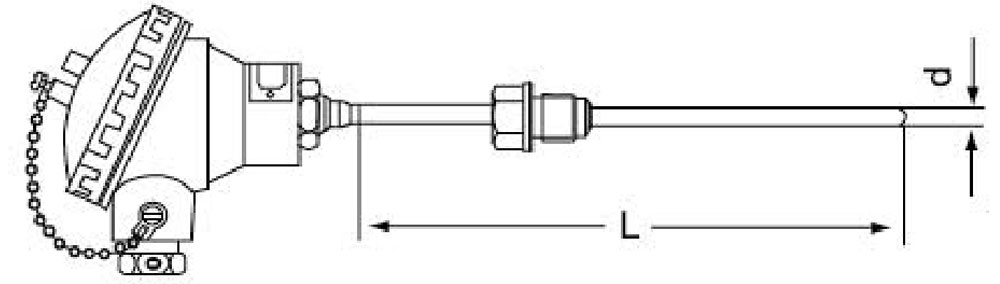

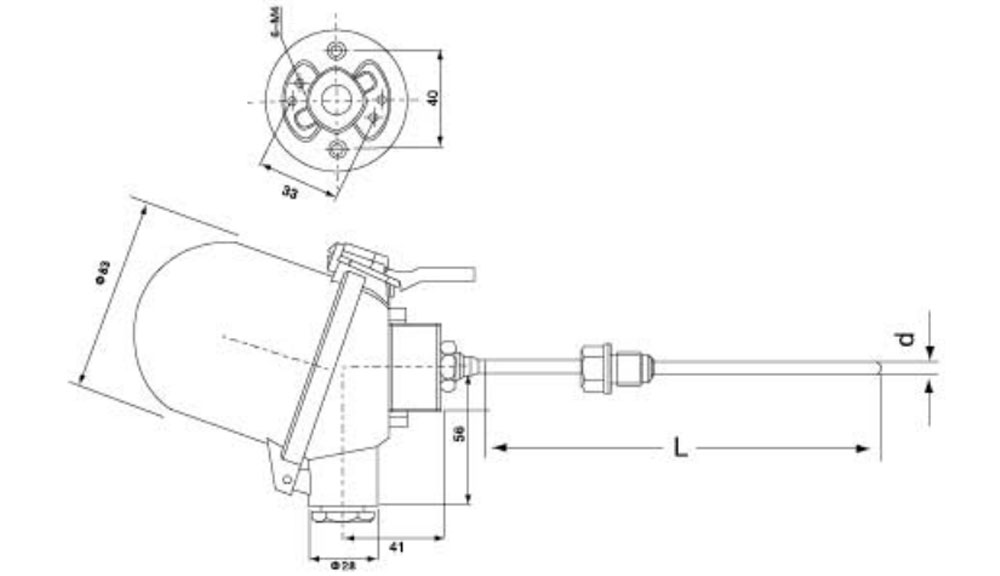

ترموکوپل و مقاومت حرارتی با فرستنده دما

مدل	علامت فارغ التحصیلی	محدوده اندازه گیری (℃)	لوله پوششی
مدل	علامت فارغ التحصیلی	محدوده اندازه گیری (℃)	مواد	دیا لوله.	مشخصات
SBWZPR-231	Pt100	-50- 400	1Cr18Ni9Ti، 316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi، GH2520، 316	Φ6-12	300×150 400×250 450×300 500×350

مدل	علامت فارغ التحصیلی	محدوده اندازه گیری (℃)	لوله پوششی
مدل	علامت فارغ التحصیلی	محدوده اندازه گیری (℃)	ماتنیال	دیا لوله.	مشخصات
SBWZPK2-231	Pt100	-50- 400	1Cr18Ni9Ti، 316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti، GH2520، 316	Φ6-12

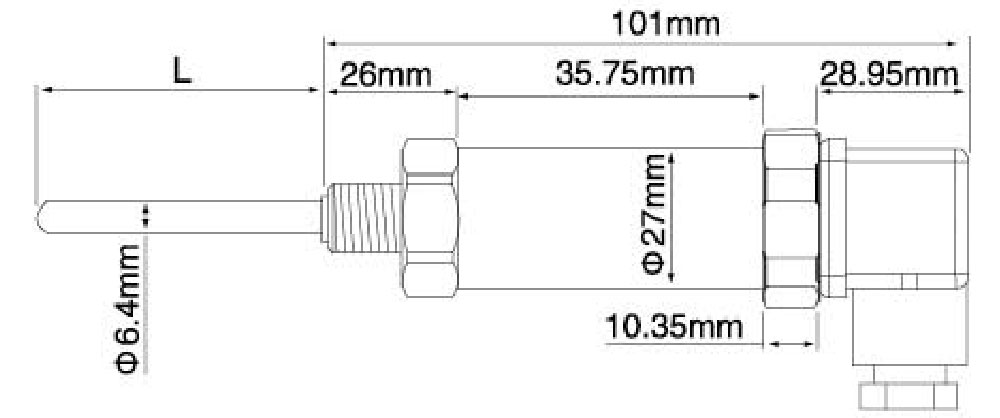

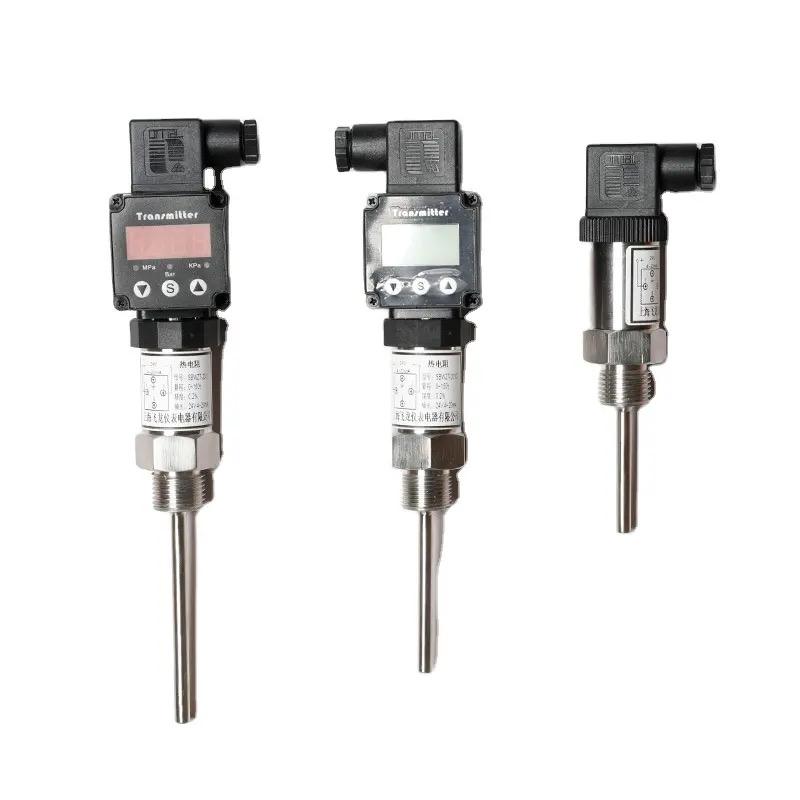

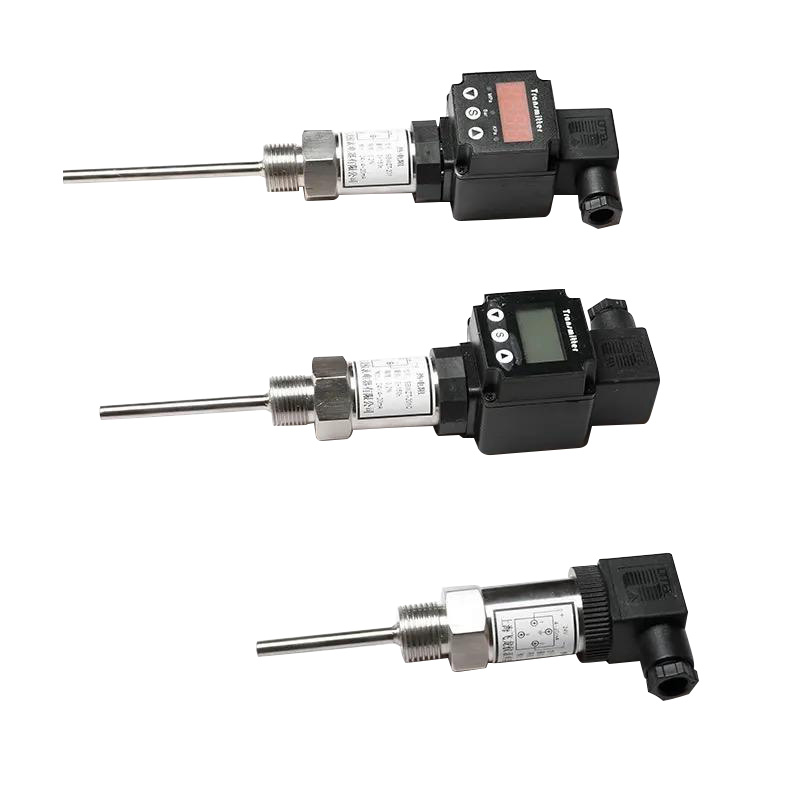

پلاگین هیرشمن از نوع مقاومت حرارتی کوچک و ترموکوپل

مدل	علامت فارغ التحصیلی	محدوده اندازه گیری (℃)	لوله پوششی
مدل	علامت فارغ التحصیلی	محدوده اندازه گیری (℃)	ماتنیال	دیا لوله.	مشخصات
SBWET-201	Pt100	-50- 400	1Cr18Ni9Ti، 316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti، GH2520، 316	Φ4-12	50 100 150 200 300 400 500
