Wholesale فرستنده دمای یکپارچه ایزوله کامل Suppliers, Factory

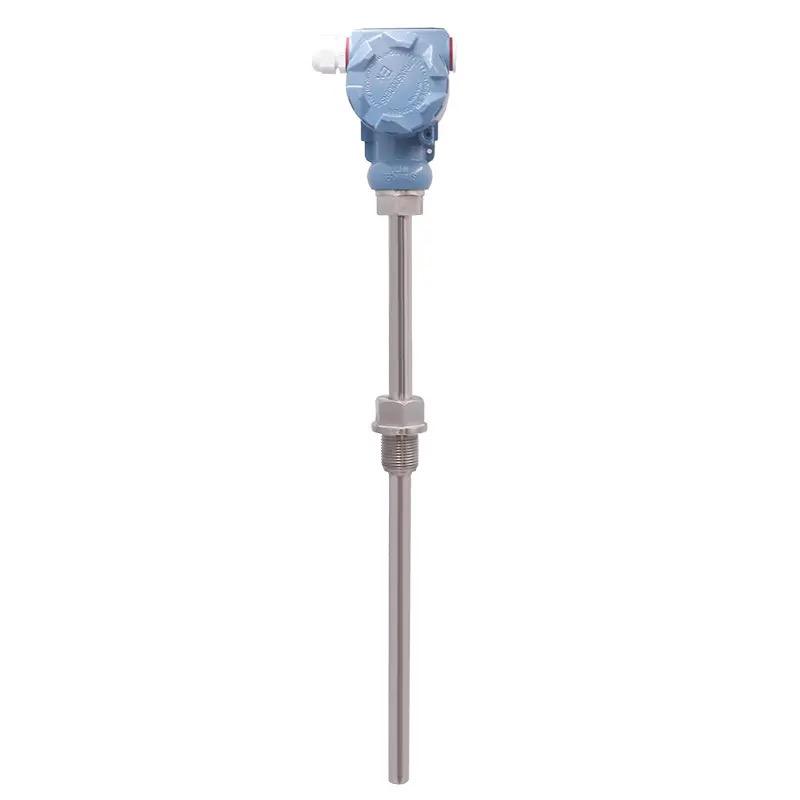

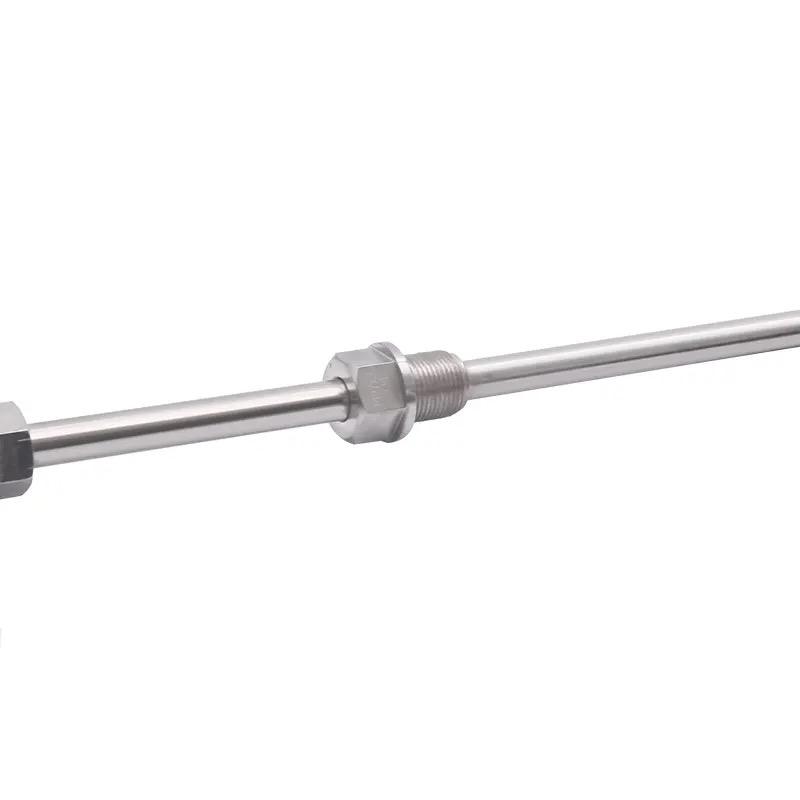

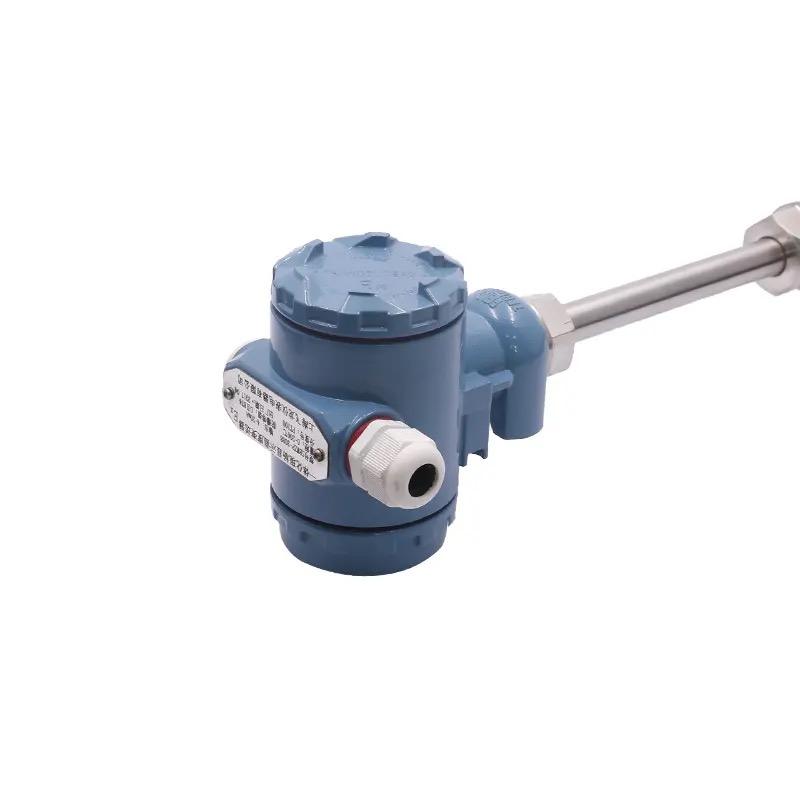

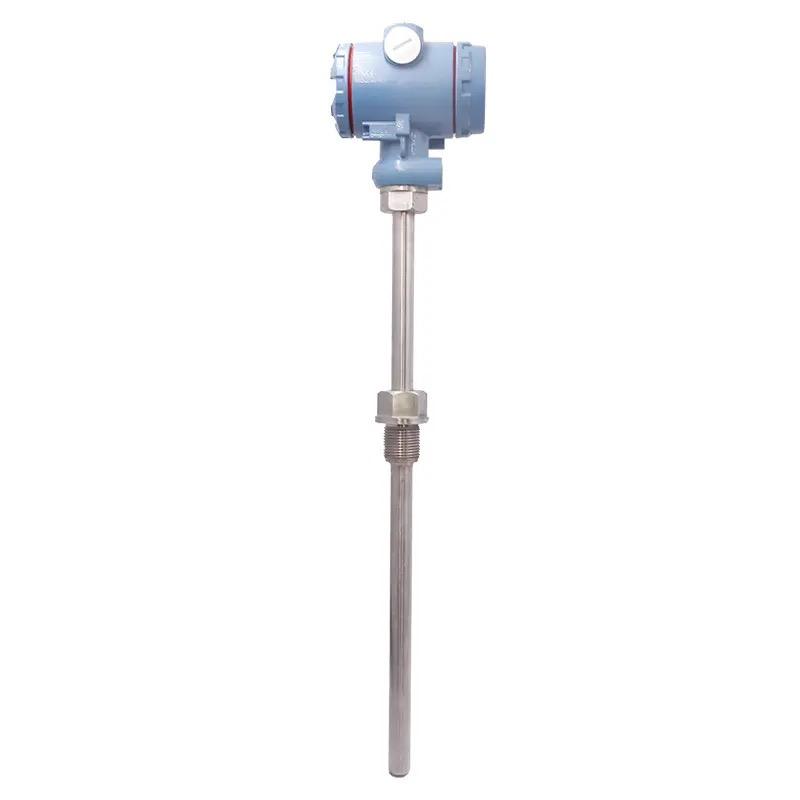

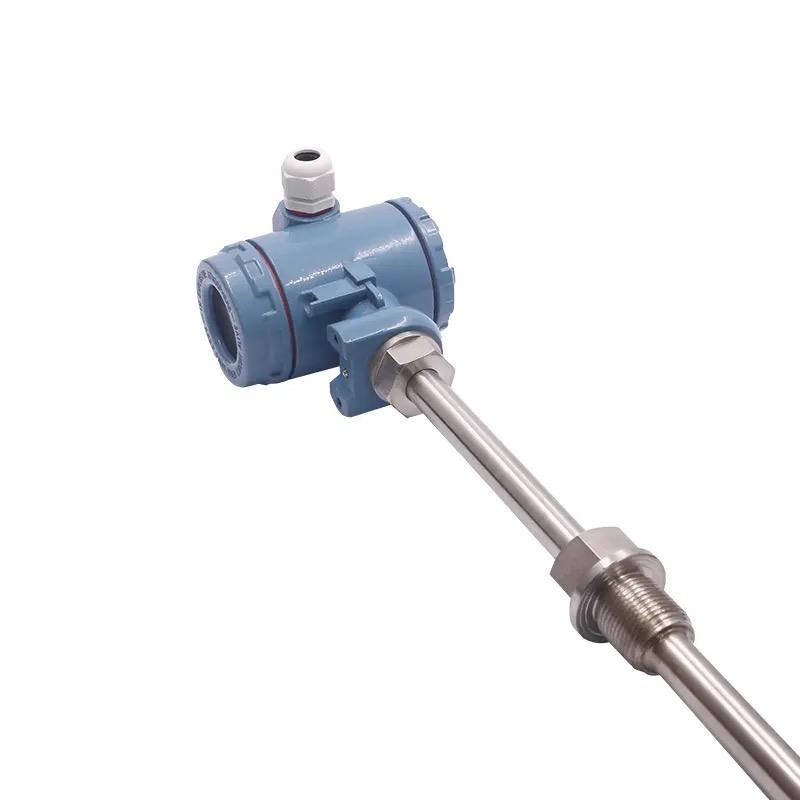

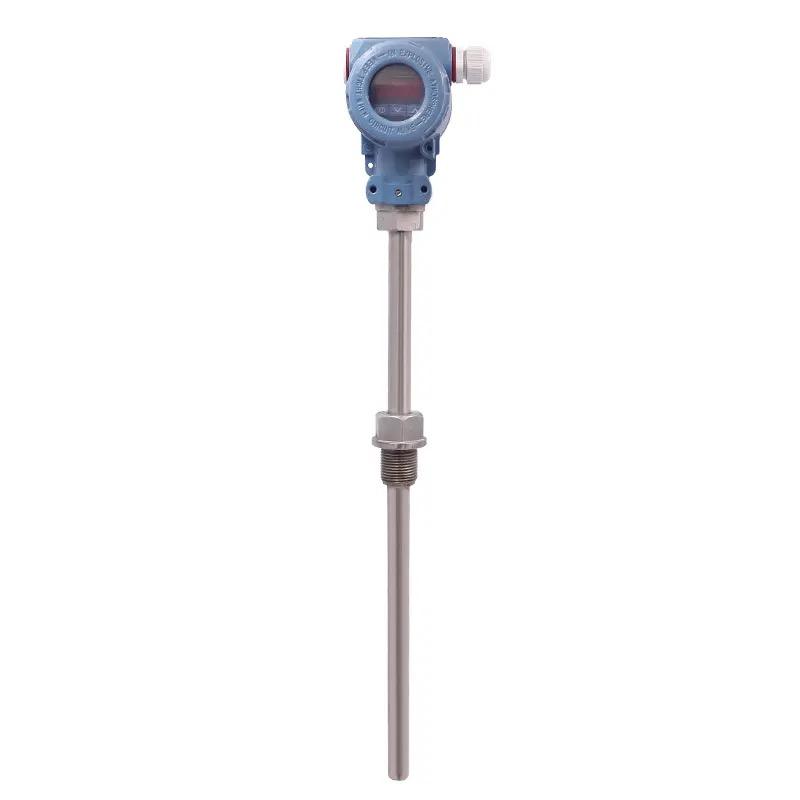

فرستنده دمای یکپارچه ایزوله کامل

فرستنده دمای یکپارچه عمومی برای ورودی سیگنال مقاومت حرارتی (RTD)، ترموکوپل (TC)، مقاومت و ولتاژ استفاده می شود که می تواند از طریق پیکربندی رایانه شخصی در سنسور نصب شود. (PEOFIBUS-PA و پروتکل HART در دسترس هستند). مکان های قابل اجرا: · فرستنده دمای یکپارچه PCP را می توان برای تبدیل انواع سیگنال های ورودی به سیگنال های خروجی 4-20 میلی آمپر استفاده کرد. · ورودی مقاومت حرارتی (RTD) ترموکوپل (TC) مقاومت (Ω) ولتاژ (mV) از طریق رایانه شخصی، ابزار پیکربندی را می توان به صورت آنلاین استفاده کرد. خصوصیات: .General PCP را می توان برای انواع سیگنال های ورودی استفاده کرد .عایق برق .سیستم دو سیمه و خروجی آنالوگ 4-20mA .دقت بالا سیگنال های خطا یا خطای اتصال کوتاه سنسور را می توان از قبل مطابق با NAMUR NE 43 تنظیم کرد. ·EMC باید مطابق با NAMUR NE 21, CE باشد .گواهی ضد انفجار آنالوگ خروجی محدوده اندازه گیری را می توان توسط کاربران سفارشی کرد

دریافت قیمت

ساختار عملیات و سیستم

سیستم اندازه گیری

یک فرستنده دما هوشمند یک سیستم دو سیمه با خروجی آنالوگ، سیگنال های مقاومت حرارتی ورودی 2، 3 و 4 سیم (RTD)، سیگنال ترموکوپل و سیگنال ولتاژ است که می تواند از طریق یک ابزار پیکربندی پیکربندی شود.

مقاومت حرارتی lnput (RTD)

تایپ کنید	محدوده اندازه گیری	حداقل محدوده اندازه گیری
Pt100 Pt500 Pt1000 مطابق با IEC 751	-200-850℃ -328-1562 درجه فارنهایت -200-250℃ -328-482 درجه فارنهایت -200-250℃ -328-482 درجه فارنهایت	10K (18 درجه فارنهایت) 10K (18 درجه فارنهایت) 10K (18 درجه فارنهایت)
Ni100 Ni500 Ni1000 مطابق با DIN 43760	-60-180℃ -76-356 درجه فارنهایت -60-150 ℃ -76-302 درجه فارنهایت -60-150 ℃ -76-302 درجه فارنهایت	10K (18 درجه فارنهایت) 10K (18 درجه فارنهایت) 10K (18 درجه فارنهایت)
نوع سیم کشی	جبران مقاومت کابل اندازه گیری سیستم دو سیمه 2، 3 یا 4 اتصالی (0-20Ω)
مقاومت کابل سنسور	هر کابل
جریان سنسور	≤0.6mA

سیگنال مقاومت (Ω)

تایپ کنید	محدوده اندازه گیری	حداقل محدوده اندازه گیری
مقاومت (Ω)	10..2000 (Ω)	100 (Ω)

ترموکوپل (TC)

تایپ کنید	محدوده اندازه گیری	حداقل محدوده اندازه گیری
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J (Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pت) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] مطابق با IEC 584 قسمت 1	0- 1820℃ 32-3308 درجه فارنهایت 0- 2320℃ 32-4208 درجه فارنهایت 0- 2495℃ 32-4523 درجه فارنهایت -200-915℃ -328-1679 درجه فارنهایت -200-1200℃ -328-2192 درجه فارنهایت -200- 1372℃ -328-2501 درجه فارنهایت -200-900℃ -328-1652 درجه فارنهایت -270-1300℃ -454-2372 درجه فارنهایت 0- 1768℃ 32-3214 درجه فارنهایت 0- 1768 ℃ 32-3214 درجه فارنهایت -200-400℃ -328-752 درجه فارنهایت -200-600℃ -328-1112 درجه فارنهایت 0- 2000 ℃ 32-3632 درجه فارنهایت	500k (900 درجه فارنهایت) 500k (900 درجه فارنهایت) 500k (900 درجه فارنهایت) 50k (900 درجه فارنهایت) 50k (900 درجه فارنهایت) 50k (900 درجه فارنهایت) 50k (900 درجه فارنهایت) 50k (900 درجه فارنهایت) 500k (900 درجه فارنهایت) 500k (900 درجه فارنهایت) 50k (900 درجه فارنهایت) 50k (900 درجه فارنهایت) 500k (900 درجه فارنهایت)
اتصال سرد	داخلی (Pt100) یا بیرونی (0...80℃)، 32..176 درجه فارنهایت
دقت اتصال سرد	± 1k
جریان سنسور	30 نانو آمپر

سیگنال ولتاژ (mV)

تایپ کنید	محدوده اندازه گیری	محدوده اندازه گیری حداکثر
میلی ولت (mV)	-10...100mV	5 میلی ولت

خروجی ورودی (آنالوگ)

سیگنال خروجی	4...20 mA.20..4 mA
ویژگی های انتقال	درجه حرارت، مقاومت و خطی بودن ولتاژ
حداکثر بار	( V-8V )/0.025A

(1) بدون اشاره

(2) مطابق با DIN 43710

(3) مطابق با ASTM E988

فیلتر دیجیتال Grae 1	0...8 ثانیه
جریان ورودی	≤3.5 میلی آمپر
محدودیت فعلی	≤25mA
سوئیچ تاخیر زمانی	4s (در حین برق روی la-3.8mA)
زمان پاسخگویی	1s

سیگنال خطا (نظارت خطا)

زیر حد پایین اندازه گیری	دوتپاد تا 3.8 میلی آمپر کاهش می یابد
بالاتر از اندازه گیری Iirmit بالایی	خروجی تا 20.5 میلی آمپر
آسیب سنسور اتصال کوتاه سنسور	می توان آن را به صورت ≤3.6mA یا ≥21.0mA تنظیم کرد

اتصال برق

منبع تغذیه	U _ب = 8 ... 35 ولت DC حفاظت از قطبیت
عایق الکتریکی (ورودی/خروجی)	U=3.75kV AC
محدوده نوسان مجاز	U≤5V (وقتی Ub≥13V، f _حداکثر = 1KH ₂ t)

دقت

شرایط مرجع

دمای پایین 23 ℃ (73.4 درجه فارنهایت ± 5K

مقاومت حرارتی (RTD)

تایپ کنید	دقت اندازه گیری
Pt100، Ni100 Pt500، Ni500 Pt1000، Ni1000	0.2 هزار یا 0.08٪ 0.5 هزار یا 0.20٪ 0.3 هزار یا 0.12٪

سیگنال مقاومت (Ω)

تایپ کنید	دقت اندازه گیری	محدوده اندازه گیری
مقاومت	±0.1Ω یا 0.08٪	10...40Ω
مقاومت	±1.5Ω یا 0.12٪	10...2000Ω

ترموکوپل (TC)

تایپ کنید	دقت اندازه گیری
K، J، T، E، L، U، N، C، D S.B.R MoRe5-MoRe41	typ.0.5 k یا 0.08٪ typ.1.0 k یا 0.08٪ typ.2.0 k یا 0.08٪
توسط پایان پیوند داخلی جمع می شود	Pt100 DIN IEC751 C1.B

سیگنال ولتاژ (mV)

تایپ کنید	دقت اندازه گیری	محدوده اندازه گیری
میلی ولت (mv)	± 20μV یا 0.08٪	-10...10mV

تحت تاثیر منبع تغذیه	≤±0.01%/V با انحراف 24 ^[3]	محدوده اندازه گیری
تحت تاثیر بار	≤±0.02٪/100Ω ^[3]	-10...10mV

(1) برای ترموکوپل قابل استفاده نیست.

(2) ٪ نسبت به محدوده اندازه گیری قابل تنظیم (max.value) است.

(3) همه ala مربوط به مقدار نهایی اندازه گیری (FSD) است.

تغییر دما

RTD
Td=±(15ppmk*حداکثر محدوده اندازه گیری)±50ppmK*محدوده اندازه گیری از پیش تنظیم شده)*∆θمقاومت حرارتی Pt100
Td=±(15ppmk*(مقدار نهایی اندازه گیری 200) 50ppm/K*محدوده اندازه گیری از پیش تنظیم شده)*∆θ ترموکوپل(TC)
Td=±(50 ppmK*حداکثر محدوده اندازه گیری 50ppm/K*محدوده اندازه گیری از پیش تنظیم شده)*∆θ
Δθ=مقدار دمای محیط از دمای بازگشت منحرف می شود

ثبات دراز مدت

≤0.1K/سال[1] یا ≤0.05٪/سال[1][2]

شرایط نصب

زاویه نصب	بدون محدودیت
منطقه نصب	جعبه اتصال ضد آب یا جعبه اتصال ضد انفجار

شرایط کاربرد شرایط محیطی

دمای محیط	-40... 85 ℃ (-40..185 درجه فارنهایت). قابل استفاده برای منطقه ریشه انفجار
دمای ذخیره سازی	-0.. 100 ℃ (-40...-212 درجه فارنهایت)
کلاس آب و هوا	مطابق با EN G0654-1، ClaasC
تراکم	اجازه
کلاس ProtacLlon	نصب IP 00/IP 66
حفاظت در برابر لرزش	مطابق با IEC 60068-2-6
سازگاری الکترومغناطیسی	انتشار تشعشع ضد EMI و ضد EMl مطابق با EN 61326-1 و NAMUR NE 21

ساختار مکانیکی

Welghl	= 40 گرم
مواد	پوشش: PC، پلاستیک یا پلی استر
ترمینال	حداکثر کابل، 1.75 میلی متر مربع (0.0027 اینچ)

نمایشگر و سیستم عامل عملیات از راه دور

ابزار پیکربندی	ابزار پیکربندی ویژه
نرم افزار پیکربندی	نرم افزار عامل کامپیوتر (Reaowin 2o00 ]
در هم آمیختن	رابط PC با کابل TTL-l-RS 232 با دوشاخه متصل شده است
پارامتر پیکربندی	نوع سنسور، نوع اتصال و واحد مهندسی (C/F محدوده اندازه گیری، جبران اتصال سرد داخلی/خارجی، جبران مقاومت کابل در اندازه گیری سیستم دو سیمه، وضعیت خطا، سیگنال خروجی (4...20/20...4 میلی آمپر)، فیلتر دیجیتال (نم)، خروجی، علامت نقطه اندازه گیری (8 کاراکتر) و آنالوگ خروجی.
